等価サンプル波形測定回路と測定原理

• 繰り返し雑音波形の測定が可能．

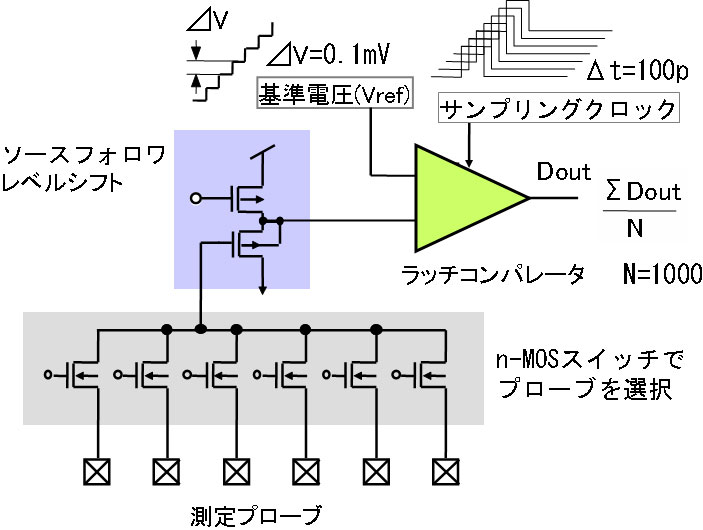

• 回路構成：レベルシフタ，ラッチコンパレータ．
• サンプリングオシロの原理により雑音を検出する．

オンチップ雑音テスト回路

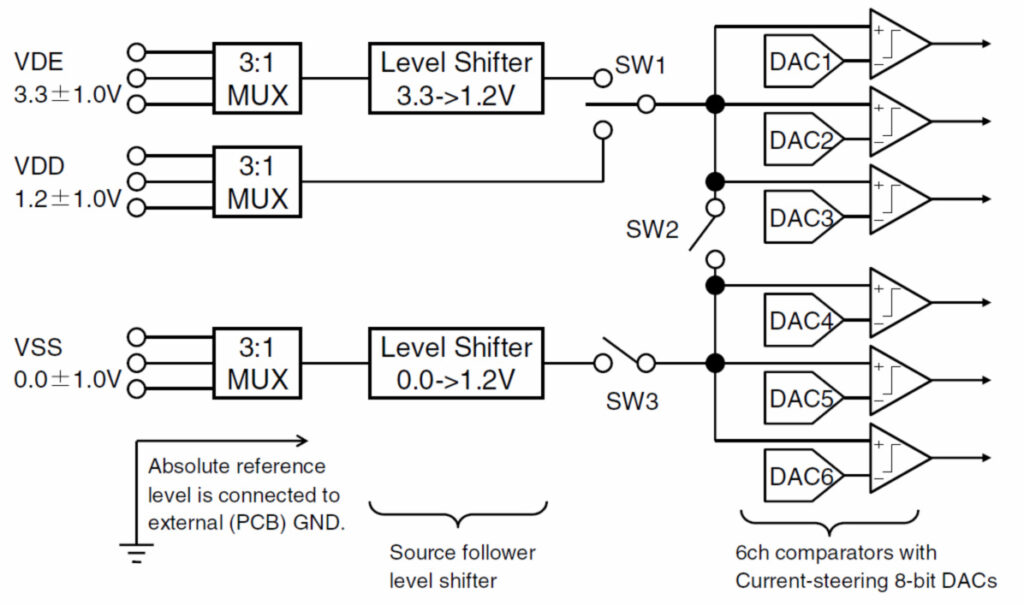

オンチップ雑音検出回路

• 電圧測定プローブ：チップ上の任意の位置のGND，VDD，SUB（基板）．
• コンパレータ：6-ch．
• レベルシフタ：3.3V → 1.2V，0V → 1.2V．
• 帯域：〜1GHz．
• DAC：6-ch，8bit．
